电泳时间和极间距离对于电泳涂装的影响

电泳时间和极间距离对于电泳涂装的影响

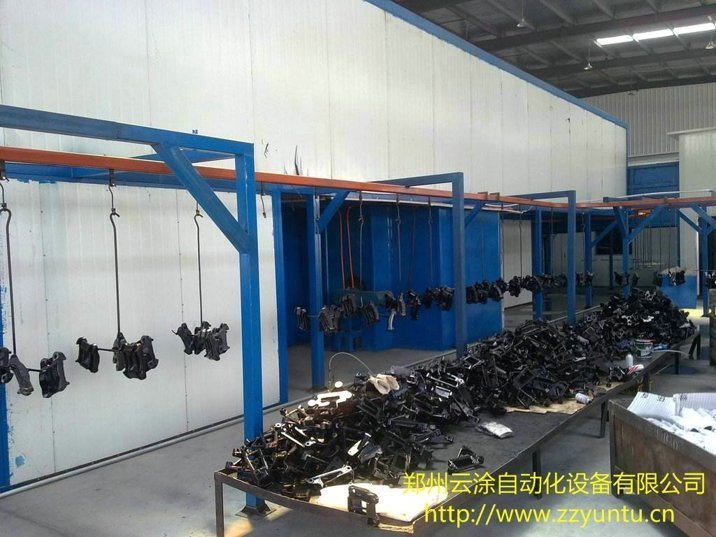

 电泳时间 在一定时间内沉积量随电泳时间的延长而增加，被涂物表面几何形状较简单的工件，一般用3分钟—般就可以了，几何形状较复杂的被涂物可以适当的延长时间或提高电压。 一般来说电泳时间的长短会影响漆膜外观及膜层的厚薄。当电泳时间越长时，电泳漆膜的厚度越厚，颜色也越深，透明性变差； 电泳时间越短，则电泳漆膜层就越薄，甚至可能会出现不完整。 因此需要根据漆液的电导率、固体分含量等因素的变化，在确定溶液温度和电压的前提下，选择*佳的电泳时间，以确保膜层的质童。 但是需要注意的是，电泳漆膜是不导电的，当时间如超过一定数值，电泳漆厚度就不会显著增加，当被涂物被膜层完全覆盖后，就成为了绝缘体，时间再长也不会增加漆膜的厚度。 因此如需要较厚漆膜时，尤其在镀凹位较深零件时，一般主要是通过应用较高电压和较短时间来达到目的。一般工件电泳时间为1?3min,大型工件为3?4min。如果被涂物件表面几何形状复杂，可适当提高电压和延长时间。 在电泳过程中，主要以电压的大小来控制膜层厚度。 极间距离 工件与极间距离越近，电泳漆的沉积效率高。但是如果极间距过近，就会使电泳漆膜变得太厚而产生流挂、橘皮等弊病。所以阴极面积不宜过小，以免电极反应加剧，出现大量气泡，影响漆膜性能。一般极间距离不能低于20cm。对大型而形状复杂的工件，当出现外部已沉积很厚涂膜，而内部涂膜仍较薄时，应在距离阴极较远的部位增加辅助阴极。

{pboot:diqu}
